6SL3224-0BE33-7UA0

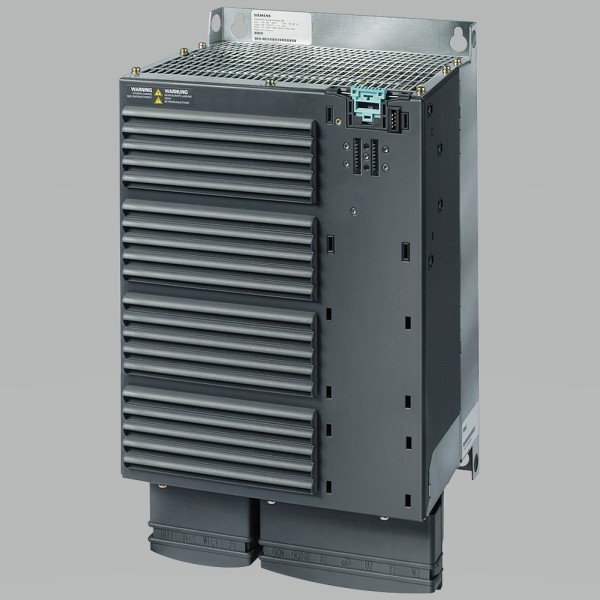

SINAMICS G120 Power Module PM240 sin filtro con chopper de freno integrado 380-480 V 3 AC +10/-10 % 47-63 Hz Pot. sobrecarga elevada: 37 kW al 200 % 3 s150 % 57 s100 % 240 s temperatura ambiente –10 a +50 °C pot. sobrecarga leve: 45 kW al 150 % 3 s110 % 57 s100 % 240 s temperatura ambiente –10 a +40 °C 497 × 275 × 204 (al × an × p) FSE Grado de protección IP20 sin Control Unit ni BOP
Si los inversores de frecuencia (MICROMASTER SINAMICS V20/G110/G120C/G120 con PM240) no están operativos durante un período de tiempo más largo entonces los condensadores de enlace DC deben formarse correspondientes a los datos en las instrucciones de operación individuales.
¿Después de qué período de tiempo los condensadores de enlace DC tienen que ser reformados?
¿Cuál es el procedimiento cuando se forman condensadores de enlace DC?

Es importante que el tiempo de almacenamiento se calcule a partir de la fecha de fabricación y no cuando la unidad de accionamiento se suministra realmente. La fecha de fabricación se codifica en el número de serie.
Consulte el siguiente documento para obtener información sobre el número de serie MICROMASTER 4 (MM4) SINAMICS G120x/G110x: 7016746

Consulte las instrucciones de uso para obtener información sobre el número de serie SINAMICS V20: Inverter rating plate

En principio esto es válido para lo siguiente:
Período de almacenamiento de hasta 1 año:
No se requieren medidas adicionales.

Período de almacenamiento de 1 - 2 años:
Conecte el inversor de frecuencia a la fuente de alimentación 1 hora antes del primer comando ON.

Períodos de almacenamiento de 2 - 3 años:
Usando una fuente de alimentación regulada - alimente el inversor de frecuencia para:
• 30 minutos con el 25% de la tensión nominal entonces
• 30 minutos con el 50% de la tensión nominal entonces
• 30 minutos con el 75% de la tensión nominal entonces
• 30 minutos con el 100% de la tensión nominal
Período de almacenamiento de 3 años o más:
Usando una fuente de alimentación regulada - alimente el inversor de frecuencia para:
• 2 horas con el 25% de la tensión nominal entonces
• 2 horas con el 50% de la tensión nominal entonces
• 2 horas con el 75% de la tensión nominal entonces
• 2 horas con el 100% de la tensión nominal.
Procedimiento con alimentación regulada:
La fuente de alimentación regulada se selecciona en función de la tensión de alimentación de línea requerida del inversor de frecuencia. Para un inversor de frecuencia con una tensión de alimentación de 1-ph. / 3-ph. 230V AC un transformador monofásico ajustable con p. ej. 1-ph. 230V AC / 2A se puede conectar a la entrada del inversor de frecuencia. El inversor de frecuencia está conectado a la fuente de alimentación a través de sus terminales de entrada por lo que tanto 1-ph. como también 3-ph. los inversores de frecuencia pueden alimentarse con monofásicos (L+ en L1 y N en L2 o terminales L3). Todos los condensadores de enlace DC están uniformemente cargados debido al hecho de que se está utilizando un rectificador.
Para los inversores de frecuencia que requieran tensiones más altas solo hay que asegurarse de que la tensión requerida (p. ej. 400V) está disponible. Se puede seleccionar una fuente de alimentación con una potencia baja ya que casi no hay corriente cuando se forman los condensadores (2A debería ser suficiente).
Anotar

Consulte las instrucciones de funcionamiento de MICROMASTER. Instalación de capítulo después de un período de almacenamiento
